?兩線制4-20mA工作方式，支持量程遷移，小信號切除，零點清零功能。

?傳感器恒流恒壓激勵，適合擴散硅，陶瓷壓阻，應變計,浮球液位等多種傳感器。

?工業級溫度范圍-40℃~85℃，進口電壓基準，電路板溫漂<35ppm。

?加強的保護電路設計，整板的防護器件多達10個，具有過流，過壓，反接等多種保護，現場使用更放心。

?寬電源5~30V供電，最低5V供電即可輸出4~20mA電流環，可以滿足類似10~12V供電的特殊使用場合。

?單線調試，調試線可作零點清零功能，方便用戶現場清零。

?全數字校準，方便快捷

?電源電壓：5~30VDC,推薦24VDC。

?恒流激勵：0.5mA，適合恒流供電的傳感器（2~5kΩ）。

?恒壓激勵：2.5VDC,適合恒壓激勵傳感器（陶瓷、應變、玻璃微熔等傳感器）。

?工作環境：溫度-40~85℃，濕度<85%,干燥無腐環境。

?外形尺寸：長(27mm)*寬(19mm)*高(4.5mm)。

?負載電阻：(VCC-5)/20mA

?電流輸出分辨率：約1.2uA

?溫漂系數：<35ppm/℃

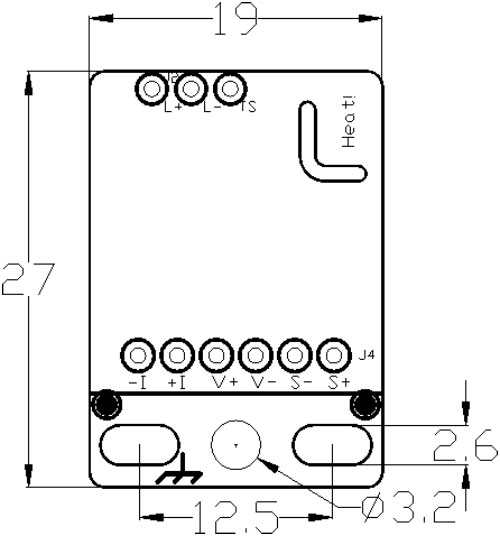

外形圖

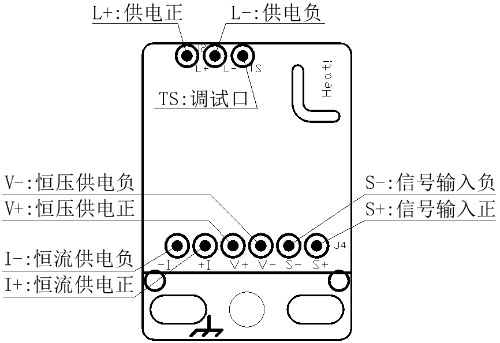

接口說明

L+：電路板供電正； L-：電路板供電負

I+：傳感器恒流激勵正； I-：傳感器恒流激勵負；

V+：傳感器恒壓激勵正； I-：傳感器恒壓激勵負；

TS：電路板調試接口，同時也是清零接口。

注意：

1.電路板正常的供電范圍為5~30VDC，超出此范圍時電路不能正常工作。

2.傳感器恒流激勵電流0.5mA，對應的傳感器內阻1~5KΩ，傳感器內阻超出此范圍時會影響到變送器的非線性，使用時需注意。

3.傳感器恒壓激勵電壓為2.5V，對于應變式傳感器，內阻不可小于1KΩ。

主變量清零

1. 主變量清零即PV清零，是相對大氣壓下的零點，不是傳感器量程的零點。將變送器直接置于大氣壓下，變送器重新上電，將調試線與變送器供電負短接5到10秒后，再將調試線與供電負短接3到5秒即可執行清零功能。

2. 若變送器已經執行過清零操作，再此執行清零操作時將恢復未清零狀態，如需重新清零則需要再執行一次清零操作。

3. 清零范圍為變送量程的25%，超出此范圍時將不執行清零功能。

4. 清零操作只在變送器上電的30秒內有效，超出此時間不執行清零功能。

調試校準

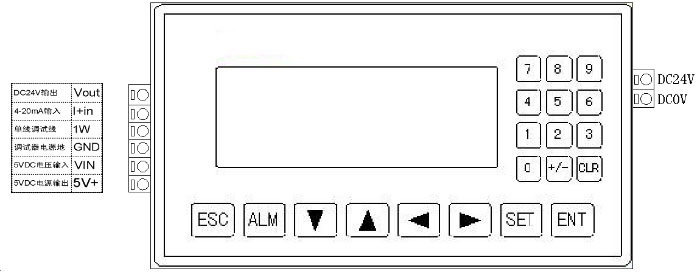

本公司的為便于客戶調試使用，配套專業調試工具與調試軟件。 專業調試工具有RS232接口可以連接電腦端校準設置軟件。也可以不接電腦獨立工作?？梢詫崿F(xiàn)量程遷移，小信號切除等功能，方便客戶使用提高生產效率。
